САПР в одно касание

САПР в одно касание

САПР в одно касание

Масса коммуникационных задач сотрудника решается смартфоном с сенсорным экраном. Ответить на электронные письма, сообщения чата или сделать совместный звонок можно буквально на ходу. С офисными задачами использовать только сенсорный ввод гораздо сложнее — сформировать отчет, подготовить презентацию, собрать данные в таблицу нужен уже как минимум планшет с клавиатурой или привычный ноутбук с клавиатурой и мышью.

Ноутбуки-трансформеры в профессиональном сегменте призваны расширить возможности пользователей за счёт поддержки пера и сенсорного ввода в классических приложениях Windows. Эти устройства полюбились иллюстраторам, фотографам, аниматорам — тем, чьим основным инструментом которых всегда было перо.

Для сегмента САПР использование сенсорного ввода и рисования вместо классики параметрического моделирования неочевидно. Давайте разберёмся на примере конкретного проекта. О своем опыте рассказывает инженер-технолог компании “Литейное дело” Евгений Николенко.

Евгений Николенко.jpg

Инженер в командировке

Я инженер, моя работа — проектировать системы наружного освещения. Помимо специальных навыков эта работа требует соответствующего программного обеспечения и компьютера с рядом особенностей конфигурации. Потому инженеры САПР — наверное, как никакие другие офисные специалисты — привязаны к своим рабочим местам. Да, мы тоже можем быстро ответить на электронное письмо или сообщение в рабочем чате со смартфона, но основная часть нашей работы делается за мощными настольными ПК.

Вместе с тем, есть потребность сделать часть работы в командировке, внести правки, предложенные заказчиком, прямо в ходе рабочей встречи на объекте? Эффектно продемонстрировать, что получилось? Для таких задач нужен портативный компьютер, который сможет делать всё то же, что и моя настольная рабочая станция.

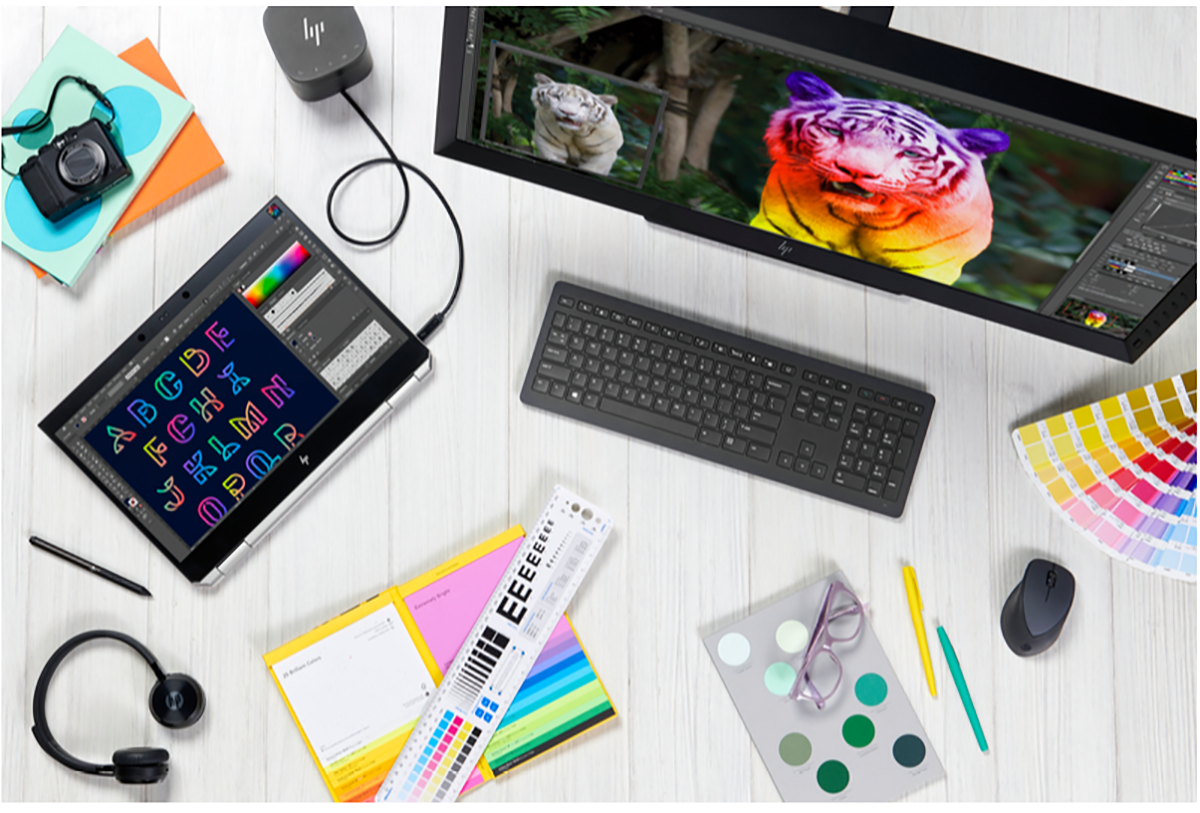

Мне предложили выполнить проект перейдя от стационарного рабочего места на мобильное, да ещё с поддержкой сенсорного ввода. Так на пару недель я стал обладателем HP ZBook Studio x360 G5 с док станцией и двумя мониторами HP Z24n G2.

Заглянем под капот

Этот ноутбук-трансформер дебютировал два года назад в пару к классическому HP ZBook Studio. Отличительная черта модификации x360 — экран, который поворачивается на 360 градусов. Вычислительная мощь, сопоставимая с таковой у настольной рабочей станции, доступна в любом из режимов использования.

На тест мне досталась не самая мощная из доступных конфигураций, но она полностью соответствует требованиям для работы со средним количеством деталей в Solidworks и работает с моими задачами отлично – действительно можно сказать, что ZBook полностью заменяет настольный компьютер с аналогичным количеством ядер ЦПУ, графической картой и другими параметрами.

HP ZBook Studio x360 G5

Тестовая конфигурация

Максимально доступная конфигурация

Процессор

Intel® Core™ i7-8750H 2.2GHz, up to 4.1 GHz
6 ядер

Intel® Core™ i9 9980HK
2.4 GHz, up to 5.0 GHz
8 ядер

Графика

NVIDIA Quadro P1000 4GB

NVIDIA Quadro P2000 4 GB

Оперативная память

16 (2х8 nECC)

64 (2х32 nECC)

Дисковая подсистема

1х512GB PCI NVMe

2х2TB PCI NVMe

Дисплей

15,6 FullHD

15,6 UHD DreamColor с матовым экраном

Цена в рознице

2 365$

4 675$



Конфигурация ноутбука особенно важна, если это не дополнительное средство для организации командировок, а полноценное рабочее место. Заказчик хочет получить результат быстрее, обязательно с видами рендера, и возможность вносить правки быстро. Для нас же очевидно, что чем быстрее мы выполним проект, тем быстрее сможем начать другой без дополнительных расходов.

Сила прикосновения

Итак, после того как производительность проверена, настало время перейти к особенной функциональности “Зибука”: реально ли взаимодействовать со средой SOLIDWORKS с помощью жестов и прикосновений.

За пару месяцев до премьеры HP ZBook Studio x360 G5 в SOLIDWORKS 2018 внедрили поддержку сенсорных дисплеев. TouchMode, включается через меню “Вид” и обещает принципиально новый опыт общения пользователя с приложением. Режим поддерживает десяток базовых жестов для управления — таких как зум, поворот, перетаскивание объектов, имитация правой клавиши мыши и т.д.

Работа с пером и сенсорным экраном раскрывается в виде “Эскиз”, когда речь идет о быстрой зарисовке, работе по фотографии и превращение 2D-эскиза в трехмерную модель. Эта функциональность получила обновление в актуальной версии пакета SOLIDWORKS 2020.

Я для себя попробовал использовать эти функции в двух режимах — как обычный ноутбук и как планшет (в разных видах без использования клавиатуры). Ноутбук полностью металлический, плотный на ощупь и механизм изменения режимов работает “вкусно”, четко и без люфтов. К док-станции идёт один сдвоенный провод (данные/питание), так что переключаться между режимами, находясь подключенным к мониторам, или брать ноутбук с собой удобно и быстро.

Режим работы

Назначение режима

Использование сенсорного экрана и пера

Ноутбук

Командировка, офис заказчика

15,6 дюймов — фактически на пределе минимального размера для комфортной работы в SOLIDWORKS и других приложениях с большим количеством полей и панелей инструментов

Перо не используется слишком долго доставать. Держать компьютер на весу длительное время не особенно комфортно — устает рука. Мультитач используется редко — как замена мыши

Планшет, открыт на 180 градусов

Встреча с заказчиком, работа в самолете или в такси (оффлайн или онлайн).

Набросок идеи в виде эскиза SOLIDWORKS, демонстрация коллегам или заказчикам

Используется перо и по возможности клавиатура для ввода значений.

Используются жесты.



Мне понравилась легкость, с которой можно демонстрировать проект и вносить в него какие-либо незначительные коррективы. Однако если создавать проект с нуля сидя на привычном рабочем месте, а не “в полях”, то для отрисовок форм, создавания модельной оснастки и подготовки документации для производства старые добрые мышь и клавиатура пока привычнее. С ними лично у меня получается сделать больше за меньший период времени.

Выводы: дело привычки и пользовательского опыта

Пара недель работы оставили от “Зибука” позитивные впечатления. Это мощная машина, к производительности которой нет никаких вопросов. Док-станция удобна тем, что с ее помощью проектировщик получает полноценное рабочее место с внешними мониторами, так что переход со стационарного в мобильный режим работы получится бесшовным.

Само устройство имеет кучу портов, поэтому нет никаких проблем с подключением периферии в дороге или на объекте заказчика. Конфигурацию нужно выбирать исходя из размера проектов с перспективой на три года. Полагаю, что компании, инженеры-проектировщики которых регулярно ездят в командировки, получат выгоду от перехода на мобильные рабочие станции.

Выбирая между ноутбуком-трансформером и классической станцией, нужно учитывать долю творческой работы и число нешаблонных проектов, требующих большого количества эскизов и встреч с заказчиками для демонстрации. Также значение имеют возраст сотрудников и опыт рисования от руки или на планшете.

С другой стороны, сравнивая две похожие конфигурации ZBook Studio и ZBook Studio x360 понимаешь, что функциональность сенсорного ввода и пера добавляют всего лишь $200 к цене 200 г к “снаряженной массе” компьютера, что намного меньше цены и веса любого из планшетов с поддержкой профессионального пера. Учитывая, как охотно разработчики специализированного ПО предлагают профессионалам САПР новые подходы ко взаимодействию со своими продуктами (в том числе через touch-интерфейс), покупка такого компьютера в перспективе 3-4 лет использования выглядит разумной и оправданной инвестицией.
